  當前位置: 首頁 >> 產品目錄 >> 能源監測類產品

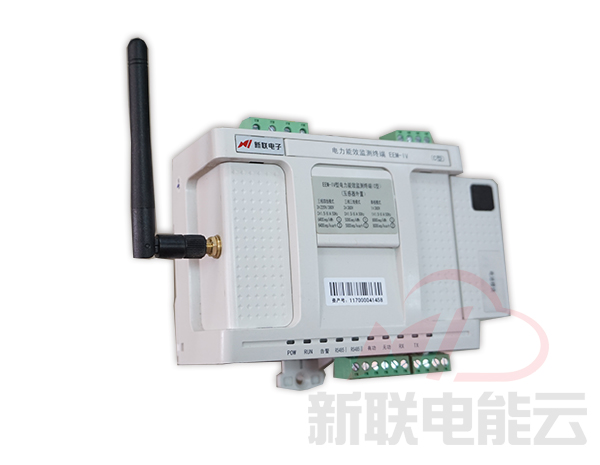

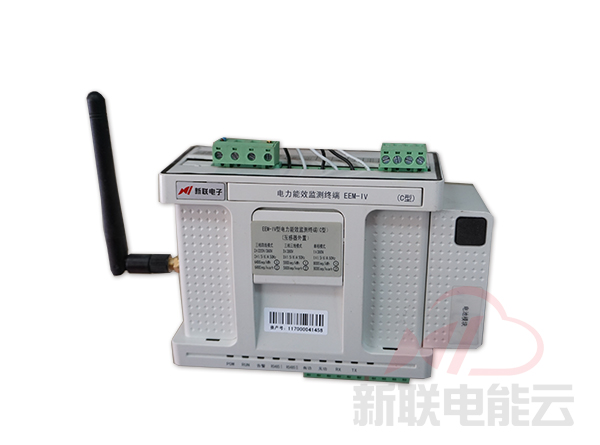

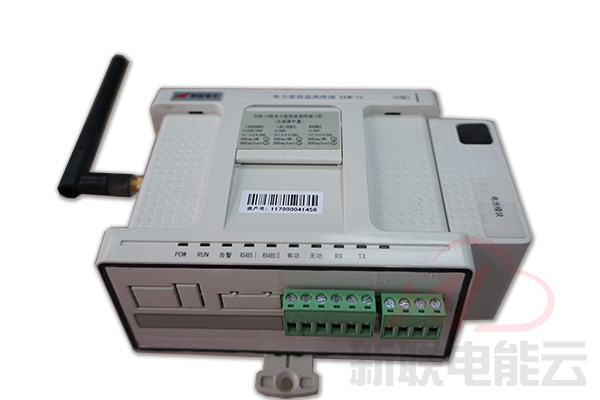

EEM-IV電力能效監測終端



◆產品簡介


      終端可采集交流模擬量、直流模擬量及數字量，可存儲正反向有功、無功、需量、電壓、電流等曲線數據、各類日凍結數據、月凍結數據。根據客戶不同安裝環境，有熱工型、熱工電量型、基本電量型、諧波電量型、電能質量電量型多種類型選配。

◆產品優勢


◇模組化設計，滿足不同用戶配置要求，通訊方式多樣，實現快捷組網

◇支持屏蔽雙膠線、微功率無線、電力線載波、WIFI等通訊組網方式

◇通訊接口規約自適應，除對滿足《電力能效監測系統技術規范》的監測終端數據采集外，還可實現對主流多功能表、水表、熱量表的數據采集

◆技術指標


該電力能效監測終端采用Cortex-M3系列芯片作為整個系統的主CPU，保證了產品高效率運行需要。處理器硬件特性如下：

? ARM 32-bit Cortex-M3，最高運行頻率為120MHz

? 內部集成512KB Flash memory,128+4KB SRAM

? 支持片外Flash, SRAM, PSRAM, NOR及NAND Flash

? LCD 并行接口，8080/6800 模式

? USB 2.0 Full-speed/High-speed Device/Host/OTG

? 10/100 Ethernet MAC.，支持硬件IEEE 1588v2（MII/RMII）

? 4路UART，2路全雙工I2S，2路I2C，3路SPI最高30Mbit

? 1/4/8bit SD/MMC/SDIO主機接口，最高容量可支持32GB

? 17個定時器（其中2個為32位），最高計數頻率為120MHz

? 3路12-bit 高達2M的 A/D、2路12-bit D/A

? 超低功耗，支持睡眠、停機、待機三種模式

? 支持Flash、系統內存和SRAM三種啟動方式

? 支持ISP及IAP編程


◆產品安裝

      終端外殼尺寸為130 mm×100 mm×87mm，支持導軌安裝以及螺釘固定安裝。占用空間少，安裝方式多樣使得交監測終端能夠滿足工業現場的安裝需求。

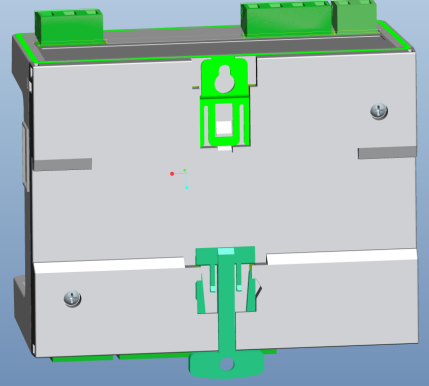

      終端端子分布合理，強弱電分離，降低了現場安裝以及環境改造難度，終端安裝示意圖如下：
